Paigaldus rõdule

Xiamen Honor Energy toodab päikesepatarei paigaldussüsteeme ja komponente erinevate fotogalvaaniliste paigalduskeskkondade jaoks, mille kvaliteedijuhtimist toetab ISO 9001 ning asjakohaste toodete ja turu nõuetele vastavus.

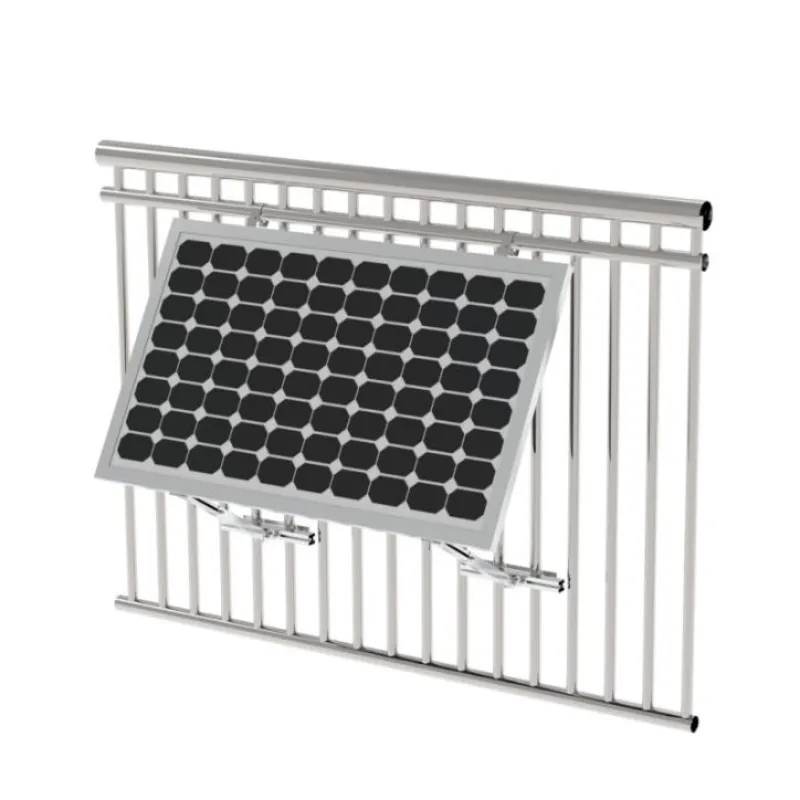

Rõdukinnitus on mõeldud PV-paigaldiste jaoks, kus tavaline katusekinnituskonstruktsioon ei ole otstarbekas. Selle kinnituskonfiguratsioon ühendab päikesepaneeli kinnituskonstruktsiooni ühilduva rõdupiirdega, vältides vajadust reelingusse paigaldamise ajal puurida.

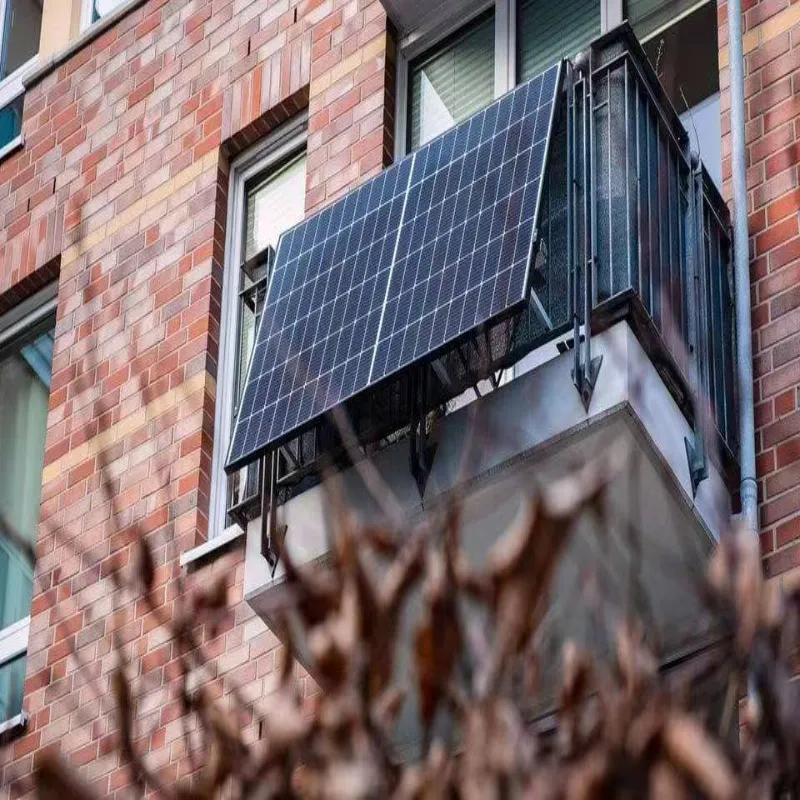

See konfiguratsioon sobib eriti hästi rõdu- ja terrassipaigaldiste jaoks, kus paigaldusruum on piiratud või püsipuurimine ei ole soovitav. Paigaldussobivus tuleb kinnitada vastavalt piirdekonstruktsioonile, PV-mooduli spetsifikatsioonidele, asukohatingimustele ja kehtivatele kohalikele nõuetele.

Omadused

Kinnituspaigaldus

Paigalduskonstruktsioon kinnitub otse ühilduvate rõdupiirete külge, ilma reelingusse puurimata. See vähendab konstruktsiooni muutmise tööd paigaldamise ajal ja annab kinnitusvõimaluse rõdudele, kus tavaline katusekinnitus pole saadaval või ei sobi.

Süsteem on ette nähtud piirde läbimõõduga kuni 52 mm, olenevalt tegelikust piirdeprofiilist ja paigalduskonfiguratsioonist.

Reguleeritav kaldenurk

Kinnitussüsteem pakub reguleeritavat kaldevahemikku 15° kuni 30°. Nurka saab valida rõdu orientatsiooni, mooduli paigutuse, vaba ruumi ja paigaldustingimuste järgi.

Reguleeritav struktuur võimaldab ka paneeli asendit muuta, kui paigaldusnõuded muutuvad.

AL6005-T5 alumiinium ja SUS304 roostevaba teras

Peamine kinnituskonstruktsioon kasutab alumiiniumi AL6005-T5, samas kui kindlaksmääratud komponentide ja kinnitusdetailide jaoks kasutatakse roostevaba terast SUS304.

Kombinatsioon pakub kerget alumiiniumist kinnituskonstruktsiooni koos roostevabast terasest komponentidega, mis on valitud välistingimustes PV paigaldamiseks. Materjalid sobivad pikaajaliseks kokkupuuteks tavaliste välistingimustega, arvestades paigalduskoha keskkonnatingimusi.

Ühildub 30–35 mm raamiga päikesepaneelidega

Balcony Solar Mount on mõeldud raamitud päikesepaneelidele, mille raami paksus on 30–35 mm.

Paneeli raami paksus on oluline ühilduvusparameeter, kuid lõpliku ühilduvuse puhul tuleks arvesse võtta ka mooduli mõõtmeid, raami profiili, kaalu ja paigalduskonfiguratsiooni. Projektitaotluste puhul saab Xiamen Honor Energy enne tootmist üle vaadata asjakohased paneeli ja piirde mõõtmed.

Rõduruumi kompaktne kasutamine

Paigalduskonstruktsioon on projekteeritud ümber olemasoleva rõdupiirde, mis võimaldab PV-mooduleid paigaldada ilma tavalist katusekinnituskonstruktsiooni kasutamata.

Seetõttu sobib see rõdudele, terrassidele, terrassidele ja muudele piiratud ruumiga fotogalvaanilistele rakendustele. Mooduli lõplik paigutus sõltub olemasolevast piirdepikkusest, rõdu paigutusest, mooduli mõõtmetest ja kohaldatavatest konstruktsiooninõuetest.

20+ aastat kavandatud kasutusiga

Balcony Solar Mount projekteeritud kasutusiga on üle 20 aasta.

Toode ühendab AL6005-T5 alumiiniumi ja SUS304 roostevaba terase kinnituskonstruktsiooniga, mis on mõeldud pikaajaliseks välistingimustes kasutatavaks fotogalvaaniliseks kasutamiseks. Xiamen Honor Energy annab 10-aastase garantii vastavalt kehtivatele garantiitingimustele.

Tehnilised andmed

KKK:

K1: Kas see kinnitus nõuab rõdupiirde puurimist?

Ei. Xiamen Honor Energy Balcony Solar Mount kasutab klambriga konfiguratsiooni, mis kinnitub ühilduvate rõdupiirete külge ilma piirdeid puurimata. Enne paigaldamist tuleks kontrollida piirde konstruktsiooni ja kohalikke paigaldusnõudeid.

Q2: Millised päikesepaneelid sobivad selle rõdukinnitusega?

Kinnitus on mõeldud raamitud päikesepaneelidele, mille raami paksus on 30–35 mm. Lõplik ühilduvus tuleks kinnitada ka paneeli mõõtmete, raami profiili, kaalu ja paigalduskonfiguratsiooni alusel.

Q3: millised piirde suurused sobivad kinnitussüsteemiga?

Määratud piirde ühilduvus on kuni 52 mm läbimõõduga. Tegelik ühilduvus sõltub piirde profiilist, geomeetriast, olemasolevast paigaldusruumist ja klambri konfiguratsioonist.

Q4: Millist kaldenurka saab reguleerida?

Kinnitussüsteem pakub reguleeritavat kaldevahemikku 15° kuni 30°. Sobiv nurk sõltub rõdu orientatsioonist, paneelide paigutusest, varjutustingimustest ja koha nõuetest.

K5: Milliseid materjale päikesepaagi jaoks kasutatakse?

Peamine kinnituskonstruktsioon kasutab AL6005-T5 alumiiniumi ja SUS304 roostevaba terast. Need materjalid on valitud vastavalt paigaldussüsteemi konstruktsiooni- ja välistingimustele.

Q6: kas saate enne tootmist ühilduvust kontrollida?

Jah. Xiamen Honor Energy saab läbi vaadata asjakohased PV-mooduli spetsifikatsioonid, mooduli raami mõõtmed, piirde mõõtmed ja projekti joonised, et teha kindlaks, kas standardne paigalduskonfiguratsioon on sobiv.

Tehas ja kvaliteedikontroll

Xiamen Honor Energy toodab päikeseenergia paigalduskomponente kontrollitud tootmis- ja kontrolliprotsesside kaudu, mis hõlmavad materjalide kontrolli, vormimist või töötlemist, pinnatöötlust, montaaži ja lõplikku taatlust.

Kvaliteedikontroll keskendub:

Materjali ja mõõtmete juhtimine aitab säilitada kooskõla paigalduskomponentide ja nende kavandatud PV paigalduskonfiguratsiooni vahel.

Projektitellimuste puhul saab toote spetsifikatsioone ja paigaldusnõudeid üle vaadata vastavalt kohaldatavale moodulile, piirdele ja paigaldustingimustele.

Pakkimisvõimaluste hulka kuuluvad eksporditavad puit- ja terasalused, kusjuures pakkimisviis valitakse vastavalt komponentide mõõtmetele, kogustele ja transpordinõuetele.

Sertifikaadid

Xiamen Honor Energy tegutseb oma tootmistegevuses ISO 9001 kvaliteedijuhtimissüsteemi alusel.

Asjakohased toote- ja turunõuded hõlmavad järgmist:

· ISO 9001 kvaliteedijuhtimissüsteem

· CE-ga seotud vastavusnõuded

· JIS-iga seotud nõuded, kui see on kohaldatav

Kohaldatav vastavusdokumentatsioon sõltub toote konfiguratsioonist, paigaldusrakendusest ja sihtturust.
