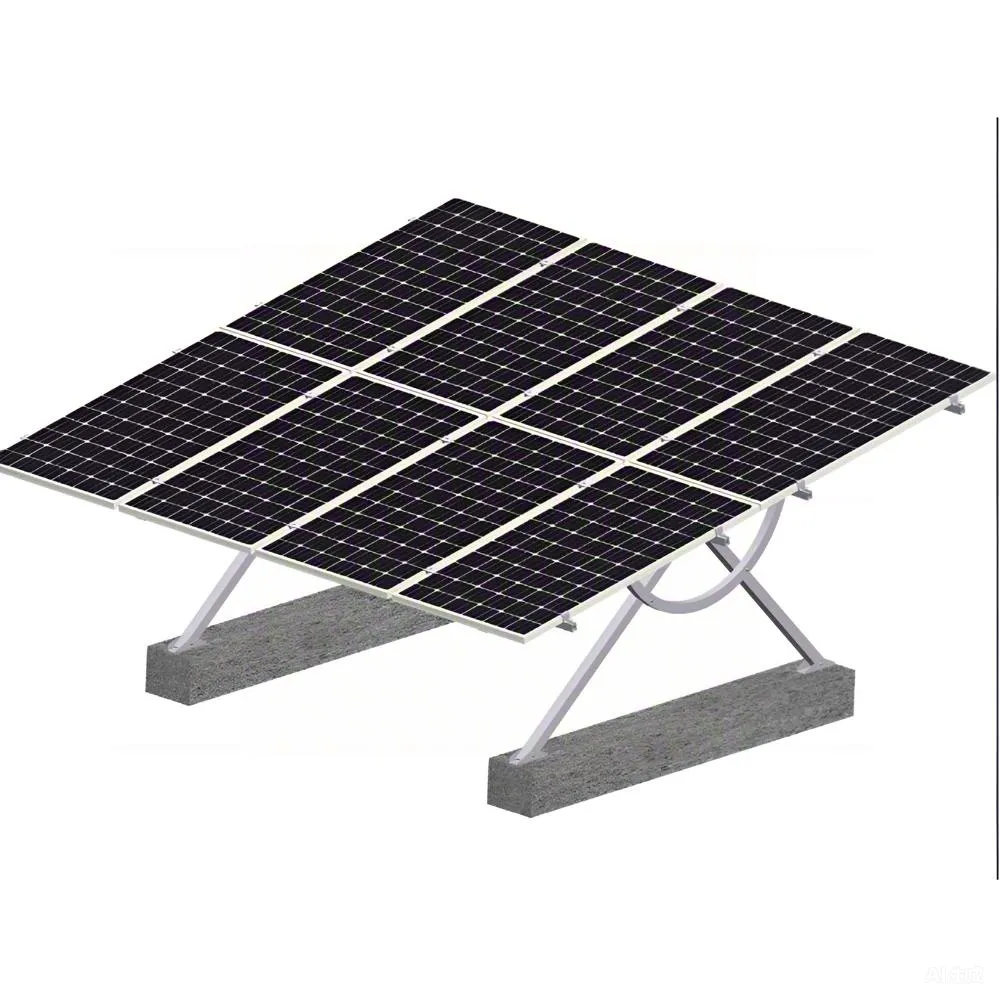

Lihtne kasutusjuhend, reguleeritav kaldenurgaga süsinikterasest maapealne kinnitus

Xiamen Honor Energy süsteemi toodetud lihtsasti kasutatava kaldega reguleeritav süsinikterasest maapealne kinnitus on peamiselt valmistatud süsinikterasest, millel on oma olemuselt suurepärane tugevus ja kandevõime, mis võimaldab stabiilselt toetada sellele paigaldatud seadmeid, näiteks fotogalvaanilisi mooduleid tavalistes rakendustes.

Reguleeritava kaldenurgaga süsinikterasest maatugi on peamiselt süsinikterasest valmistatud maapealne tugistruktuur, mille põhiomaduseks on võimalus paindlikult paigaldusnurka reguleerida.

Spetsifikatsioon

Sobivad rakenduskeskkonnad

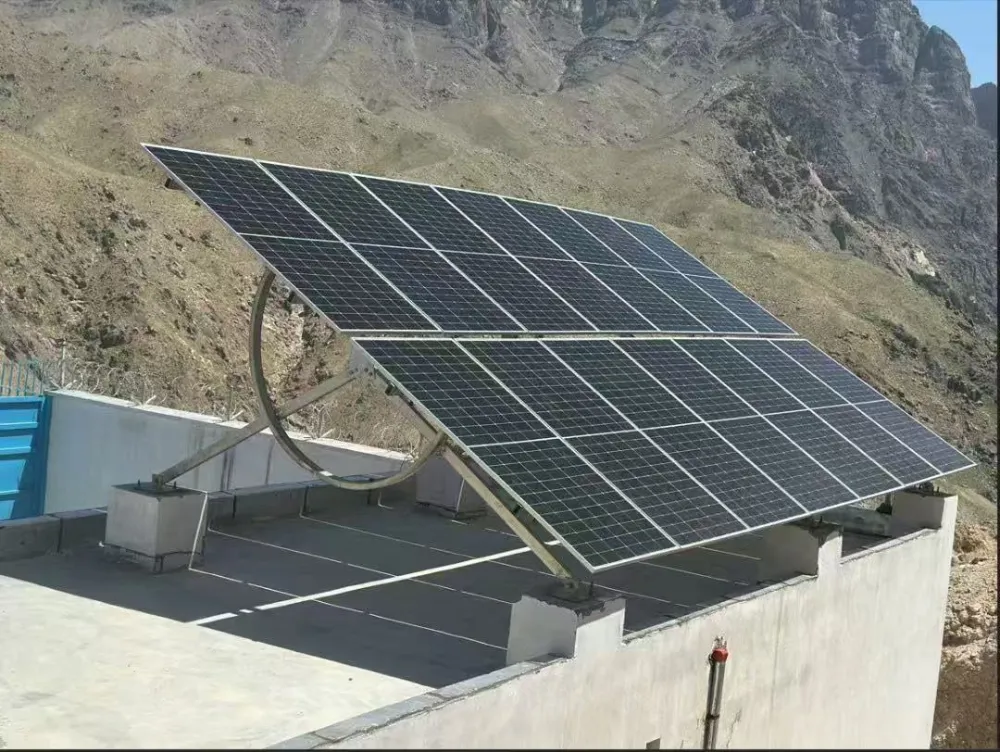

1. Betoonist lamekatused äri- ja tööstushoonetele

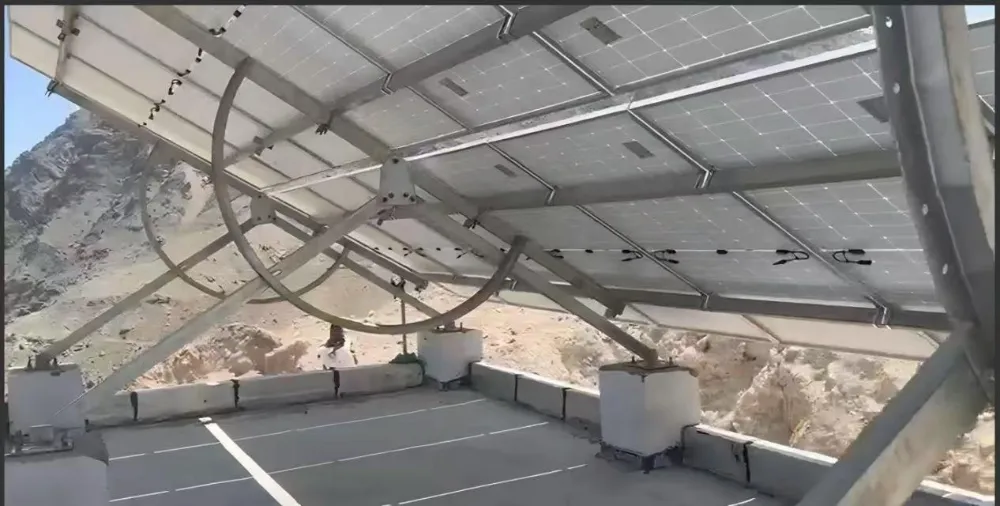

Katusel puurimine ja veekindla kihi kahjustamine ei ole lubatud; keemilisi ankruid ei saa kasutusele võtta. Süsteem tugineb koorma hoidmiseks betoonist vastukaaludele ja mooduli kaldenurka saab kohapeal käsitsi kaarekujuliste klambrite abil reguleerida.

2. Kohapealse kalde peenhäälestuse nõudmine vastavalt kohalikule laiuskraadile

Reguleeritava nurgaga süsinikterasest maandusaluseid saab kohapeal korduvalt käsitsi reguleerida.

Poldid saab hiljem lahti keerata, et kaldenurka lähtestada, et saavutada parem energiatootmine.

Ideaalne kommerts-, tööstus- ja hajutatud PV-projektide jaoks.

Suure käsitsi reguleerimise töökoormuse tõttu ei sobi GW-mastaabis maapealsetele elektrijaamadele.

3. Kohad, kus olemasolevaid konstruktsioone ei tohi kahjustada

Katused või sillutatud pinnas, kus omanik keelab puurimise, mis kahjustaks veekindlaid kihte või kõnniteed.

Eelis

Reguleeritava nurga all oleva süsinikterasest maandusaluse kaldenurka saab kohandada vastavalt sellele, kuidas valgus sisse tuleb. See on süsinikterasest tsingikihiga, nii et see püsib hästi, ei roosteta ja töötab suurepäraselt õues. Lisaks on selle seadistamine lihtne – see säästab teie aega ja tööd.

Et saame kujundada kohandatud reguleeritavad kaldetoed vastavalt objekti suurusele, päikesepaneelide kogusele ja klientide pakutavatele kohalikele kliimatingimustele ning analüüsida klientide päikeseenergia kasutamise efektiivsust.

Meie disain võtab arvesse ka käsitsi reguleerimiseks vajalikku jõudu, tagades, et kasutajad saavad kallet hõlpsalt ilma täiendava pingutuseta reguleerida.

Paigaldus

1. Esmalt märkige ära, kuhu sulgud peavad minema, et nende täpsed kohad välja selgitada.

2. Kinnitage alus allapoole, kasutades laienduspolte, et see maapinnale lukustada.

3. Pange põhiklamber kokku – ühendage vertikaalsed postid ja risttoed.

4. Koputage nurgaregulaatorile ja seadke see vajalikule kaldele. 5. Keerake kõik tükid tugevalt alla ja veenduge, et miski ei kõiguks.

Sertifitseerimine

Omame TUV, CE ja JIS sertifikaate. Täielik protsessi kvaliteedikontroll hõlmab toorainet valmistoodeteni. Meie tehniline ja müügimeeskond pakub ülemaailmsetele PV klientidele ühekordset tuge.

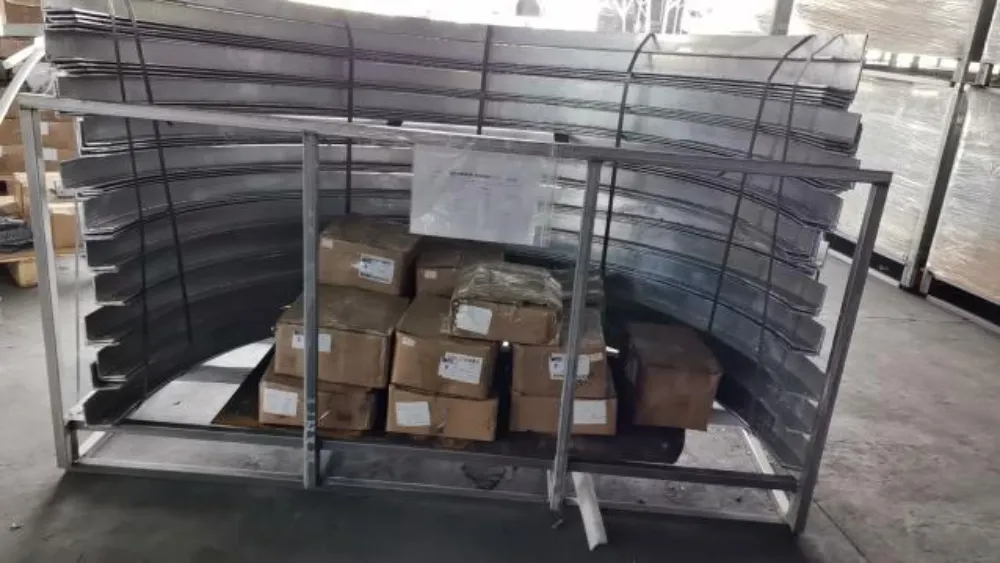

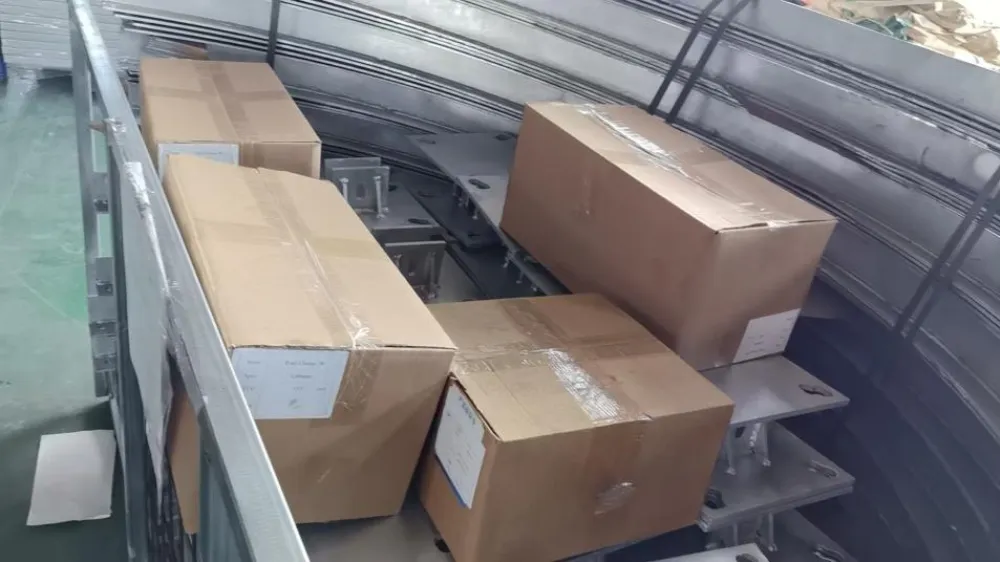

Pakkimine

Kõik meie tooted tarnitakse terasest või puidust alustega, mis kaitsevad paigalduskonstruktsioone deformatsiooni eest, et hõlbustada transportimist. Väikesed komponendid on pakitud karpidesse.

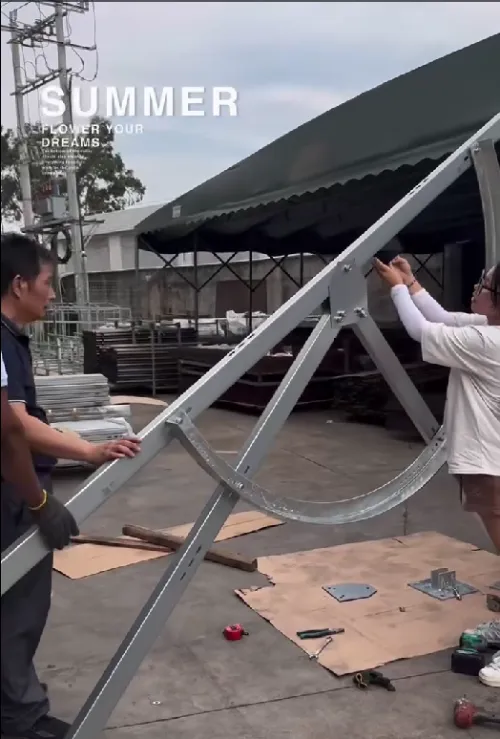

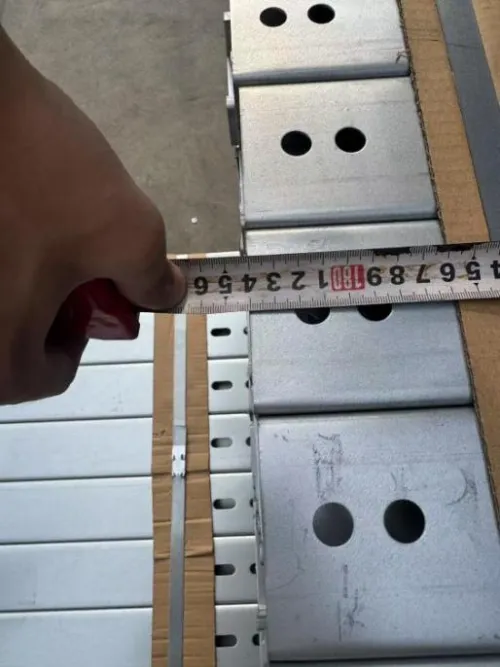

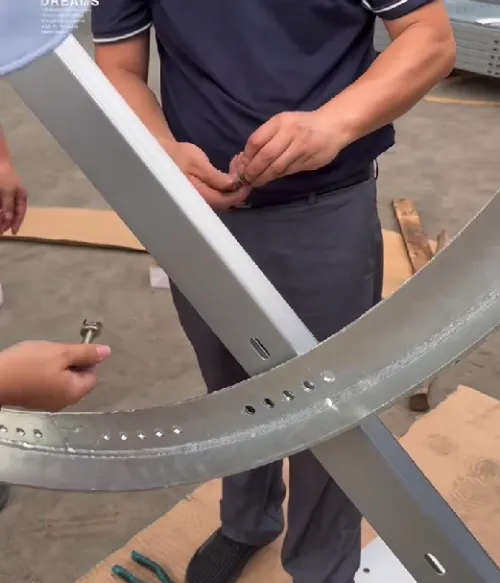

Tehase eelmonteerimine ja ülevaatus

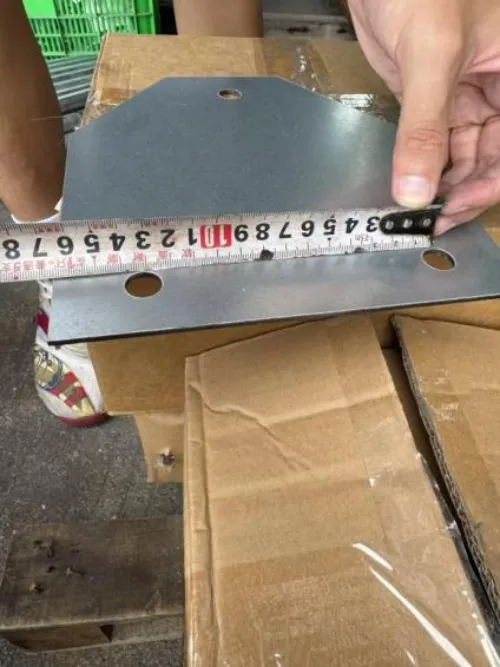

Kõik tooted läbivad enne saatmist montaažieelse kontrolli. Kontrollime põhiandmeid, sealhulgas nurka, mõõtmeid ja paksust, tagamaks, et tarnitud kaubad vastavad klientide ootustele.

KKK

K: Millise kaldenurgaga saab seda klambrit reguleerida?

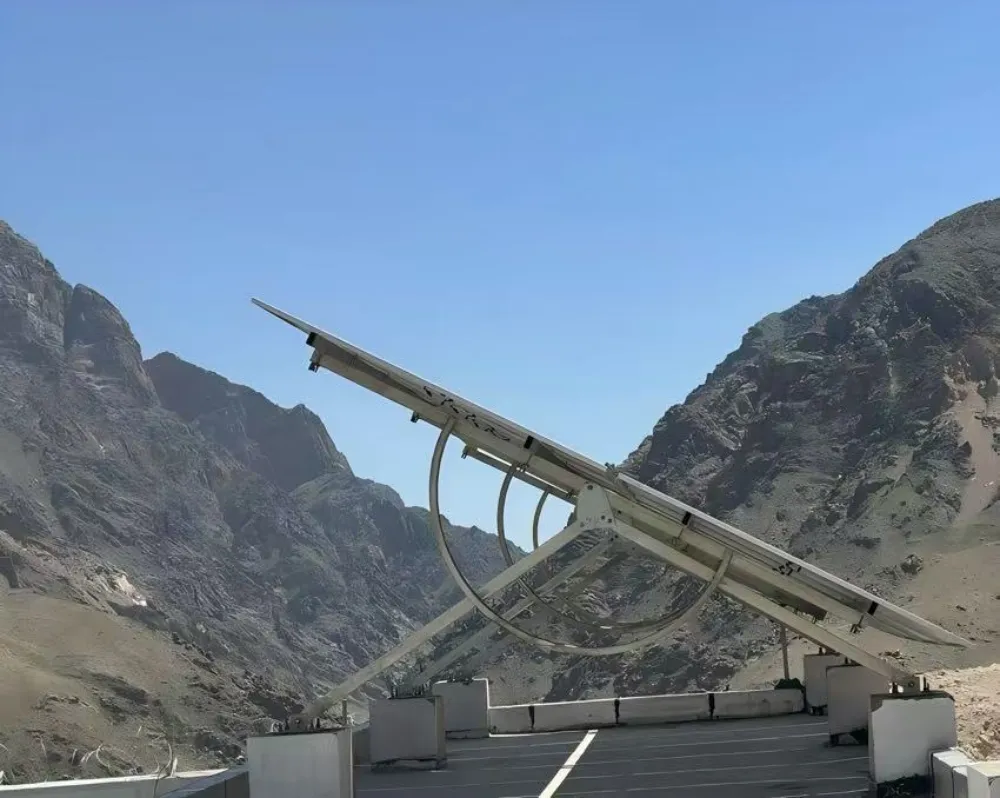

V: Standardne reguleeritav kaldevahemik on 10°-35°. Projekti laiuskraadi alusel on saadaval kohandatud maksimaalne nurk kuni 40°. Nurk lukustatakse käsitsi poolringikujulise kaarekujulise piluava kaudu. Pärast nurga seadmist pingutage poldid; lisatarvikuid pole vaja.

K: Ballastiga või läbitungimistüüpi kinnitus?

V: See on ballastiga kinnitussüsteem, mis on kinnitatud põhjabetooni vastukaaludega. Katust ei ole vaja puurida ja katuse veekindel kiht ei saa kahjustada. Puuritud paigalduslahendus on valikuline suure tuulekoormusega projektide jaoks.

K: Mis on tuulekoormus ja lumekoormus?

V: Standardne projekteeritud tuulekoormus: 60 m/s; lumekoormus: 1,6 kN/m².

K: Kas seda saab paigaldada nii lamekatustele kui ka maapinnale?

V: See on mõeldud peamiselt betoonist lamekatuste jaoks. Seda saab kasutada ka karastatud tasasel pinnasel. Otsene paigaldamine pehmele pinnasele ei ole soovitatav; Maapealsete projektide jaoks on vaja betoonaluseid.

K: Kas see sobib rannikusoola udupiirkondade jaoks?

V: Standardsed alumiiniumprofiilid peavad vastu normaalsetele niiskustingimustele. Kasutusea pikendamiseks on soovitatav kasutada täielikku SS304 poltide komplekti rannajoonest 5 km kaugusel.

K: Kui keeruline on installimine? Milliseid tööriistu on vaja?

V: Modulaarne eelmonteeritud disain. Vaja on ainult põhilisi käsitööriistu, nagu mutrivõtmed ja mutrivõtmed. Kaasas on üksikasjalikud paigaldusjoonised. Spetsiaalseid raskeveokite seadmeid pole vaja.

K: Kas kaldenurka saab pärast paigaldamist reguleerida?

V: Jah. Lõdvendage kaare hinge lukustuspoldid, lähtestage soovitud nurk ja pingutage kõik poldid uuesti.

K: Mis on garantiiaeg?

 V: 12-aastane garantii alumiiniumkonstruktsiooniosadele. Pikendatud garantii võimalused on läbiräägitavad.

K: Mis on tootmise tarneaeg?

V: Tavaliselt 7:15 tööpäeva pärast deposiidi saamist, sõltuvalt tellimuse koguhulgast.
