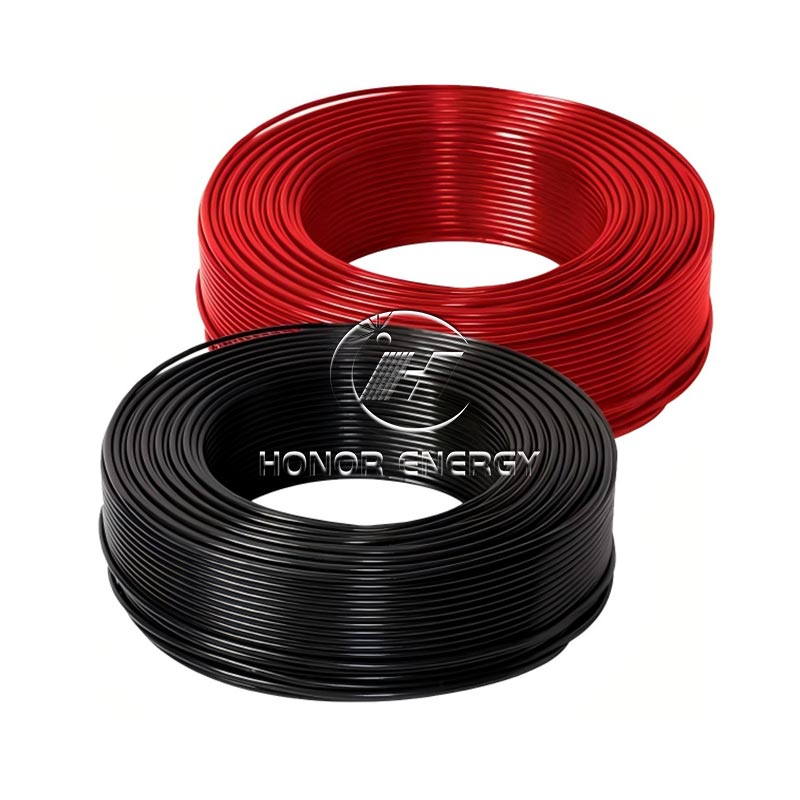

Päikese kaabel

Funktsionaalselt täidavad päikesekaablid fotogalvaaniliste süsteemide jõuülekande olulist ülesannet. Fotogalvaanilise paneeli mooduli väljundotsast inverterini ja seejärel seadmete, näiteks kombineerija kasti ühendamiseni, on vaja saavutada väikese kadudega jõuülekanne, et tagada, et juhtmete jõudlus ei mõjutaks elektritootmise efektiivsust.

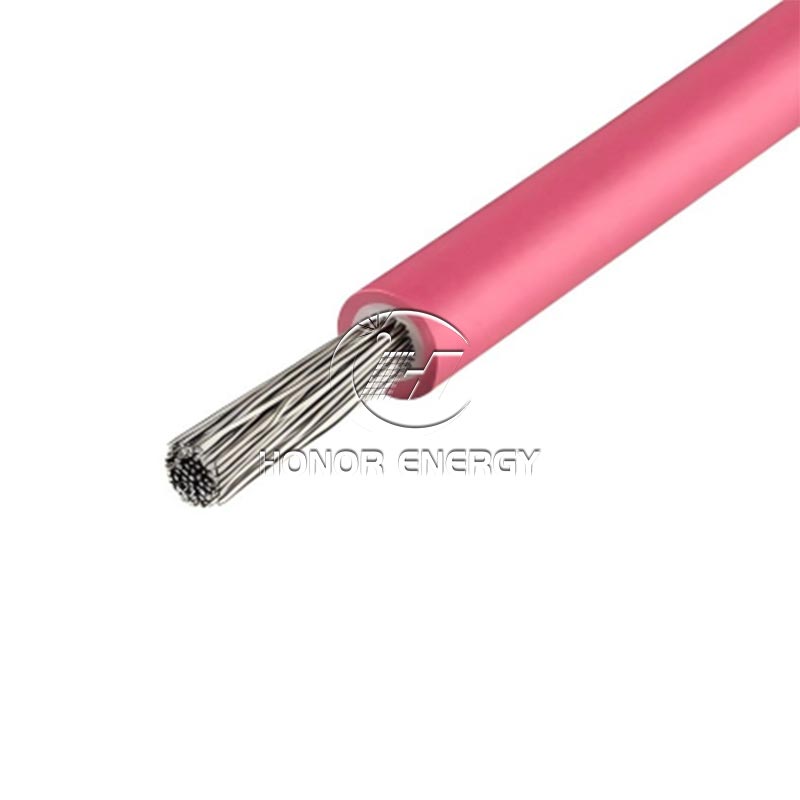

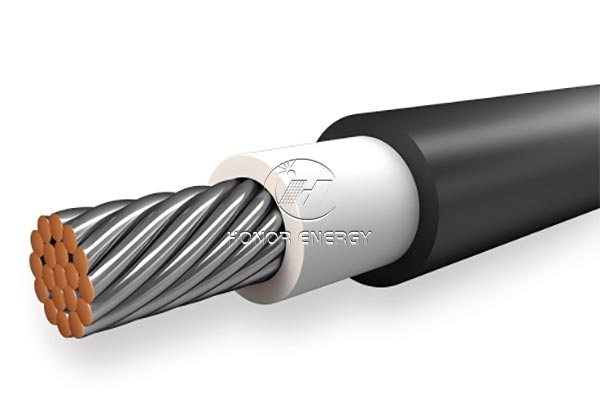

PV-kaablitel on mitu kaitsekihti. Sisemised juhtmed on enamasti kõrge puhtusastmega vask või tinatatud vask ja need on väga head elektri edastamiseks. Isolatsioon ja väliskate? Nad kasutavad tugevaid materjale, mis taluvad halba ilma, nagu ristseotud polüetüleen. Need materjalid võivad taluda otsest päikesevalgust, tuult ja vihma, nii et kaablid kestavad kaua.

Toimivuse poolest ühildub see ekstreemsete keskkondadega. See võib töötada stabiilselt temperatuurivahemikus -40 ℃ kuni 90 ℃, ultraviolettkiirguse vananemisvastase toimega üle 20 aasta. See talub osooni ning talub ka happeid ja leeliseid. See tähendab, et see töötab igasugustes kohtades – näiteks kõrbetes või otse ranniku ääres.

Eelised seisnevad ohutuses ja vastupidavuses. See on läbinud ranged ilmastikukindluse testid, ei ole madalatel temperatuuridel rabe, ei kaota kõrgel temperatuuril isolatsiooni ja sellel on teatav mehaanilise löögi vastupidavus. Seda on lihtne paigaldada ja see on võtmetraat fotogalvaaniliste süsteemide pikaajaliseks stabiilseks tööks.

eelis

1.Super ilmastikukindel ja vastupidav: sobib äärmuslike temperatuuride erinevuste korral -40 ℃ kuni 90 ℃, vastupidav ultraviolettkiirgusele kuni 25 aastat, ei pragune ega kõvene õues.
2. Vähe jäätmeid, kõrge kasutegur: kõrge puhtusastmega hapnikuvabad vaskjuhtmed vähendavad ülekandekadusid tavaliste kaablitega võrreldes üle 5%.
3. Paindlik ja hõlpsasti paigaldatav: see säilitab hea paindlikkuse madalatel temperatuuridel, on vastupidav mehaanilistele löökidele ja seda on mugavam paigaldada keerukate stsenaariumide korral.

4. See mängib hästi igasuguste päikesepaneelide ja inverteritega. Ja see töötab pidevalt, olenemata sellest, kas see on kõrbes või rannikul.

Paigaldusjuhend

1.Valige õige kaabel: sõltuvalt sellest, kui suur on päikeseenergiasüsteem ja mida see vajab, vajate kaablit, mis kannab piisavalt voolu, talub ilmastikuolusid, peab vastu UV-valgusele ja palju muud. Samuti peab selle nimipinge vastama süsteemi tööpinge vajadustele.

2. Päikese PV kaablite paigaldamisel hoidke juhtmed võimalikult lühikesed. Ärge laske neid läbi kohtade, mis lähevad liiga kuumaks, niiskeks või mida on lihtne kahjustada. Kaablite rajad ei tohiks ristuda, pigistada ega keerduda. Kui peate neid painutama, jätke kõvera jaoks piisavalt ruumi. Võtke näiteks plastisolatsiooniga kaablid – nende painutamisel peab kõver olema vähemalt 10 korda suurem kui kaabli välimine laius.

3. Kinnitage kaablid paremale: kasutage klambreid või kinnitusvahendeid, et hoida päikeseenergia kaableid sulgudes või seintel. Kui juhite neid kaablialustes otse üles ja alla, veenduge, et oleks kinnitatud toitekaablite algus ja ots ning kõik painde või ühenduste mõlemad küljed.

4. Veenduge, et ühendused on tihedad. Arvutage välja, kui palju traati eemaldada, lähtudes klemmiploki suurusest. Suruge traat lõpuni ploki sisse, seejärel kasutage selle tihedaks pigistamiseks pressimistange – see hoiab kontakti tugevana. Kui ühendus peab jääma kuivaks, mähkige see veekindla teibiga või kasutage selle tihendamiseks veekindlat liigendit.

5. Tehke isolatsioonikatsed: pärast paigaldamise lõpetamist tuleks fotogalvaaniliste kaablite isolatsioonikatsed läbi viia, et tagada nende isolatsiooninäitajate vastavus nõuetele.
