Päikeseenergia paigaldus L-jalg

Oleme päikesepatareide paigaldamisega tegelenud aastaid ja siin, Xiamen Honor Energys. Solar Mounting L-Footi pinda on töödeldud anodeerimisega, et parandada oksüdatsioonikindlust ja vastupidavust välistingimustes. Kompaktse L-kujulise konstruktsiooniga tagab PV L-jalg stabiilse ühenduse päikesesiinide ja tugistruktuuride vahel. See ühildub tavaliste päikesepaneelide paigaldussiinidega, sealhulgas 41 × 41 mm ja 41 × 62 mm profiilidega, ning seda kasutatakse laialdaselt metallkatusesüsteemides, betoonkatuste paigaldustes ja maapealsetes päikesepaneelide paigalduskonstruktsioonides.

Päikesekinnitus L jala struktuur

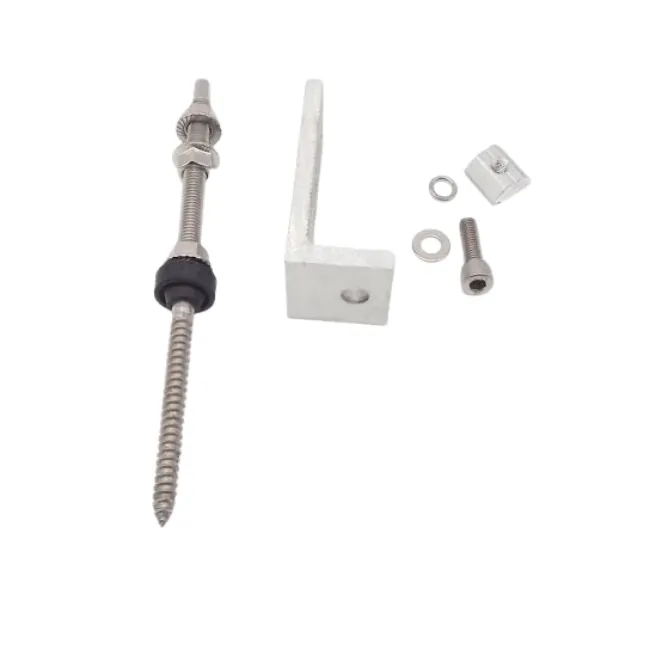

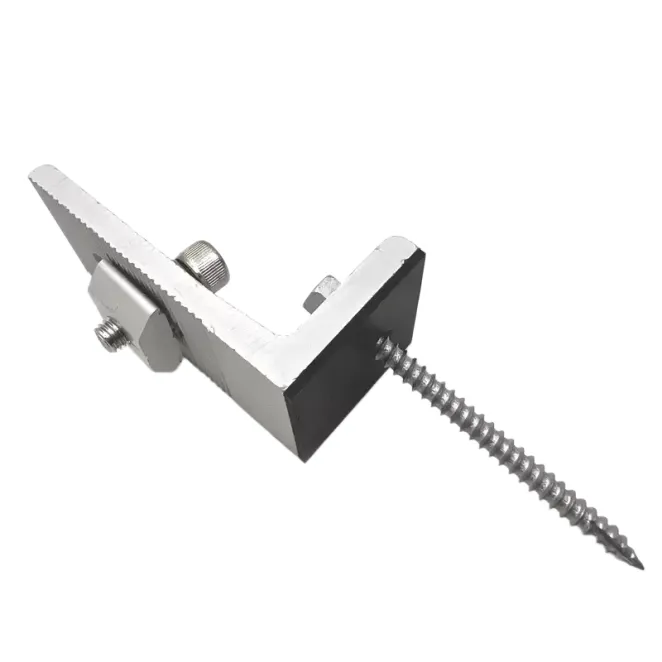

PV L-jalg on täisnurkne klamber, mida kasutatakse päikesepaneelide paigaldussüsteemides fotogalvaaniliste rööbaste ühendamiseks tugikonstruktsioonidega. See kannab mehaanilised koormused päikesemoodulitelt ja siinidelt katusele või vundamendile.

Tüüpiline laadimistee on:

Päikesemoodul → Rööp → L-jalg → Katusekonstruktsioon/vundament

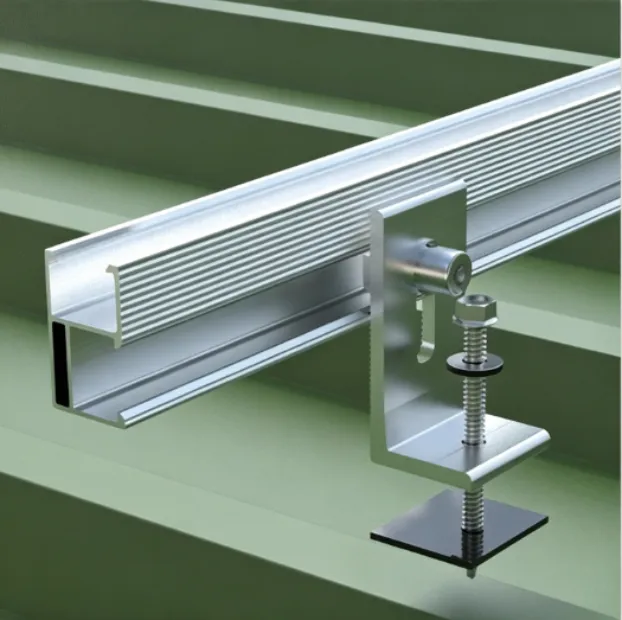

Horisontaalne alus on kinnitatud tugipinnale, vertikaalne osa aga ühendub poltide kaudu päikesesiiniga. Pilukujuline disain võimaldab paigaldamise ajal positsioneerimist reguleerida, parandades rööbaste joondamist ja ühilduvust erinevate katusetingimustega.

Materjali- ja pinnatöötlus

6005-T5 alumiiniumsulam

Päikesepaneelide L-jalad on peamiselt valmistatud 6005-T5 alumiiniumsulamist, mis pakub tasakaalu tugevuse, kerge disaini ja korrosioonikindluse vahel.

Anodeeritud pind moodustab kaitsva oksiidikihi, mis parandab vastupidavust niiskusele, oksüdatsioonile ja väliskeskkonnale. Ranniku- või väga korrodeerivates keskkondades kasutamiseks võib vastavalt projekti nõuetele valida roostevabast terasest alternatiivid.

Toote omadused

Reguleeritav ühenduse disain

Integreeritud pilu disain võimaldab paindlikku positsioneerimist L-jala ja päikese siini vahel, aidates säilitada erinevate kinnituskonstruktsioonide joondamist.

Kergekaaluline alumiiniumkonstruktsioon

Alumiiniumisulamist struktuur vähendab komponendi kaalu, säilitades samal ajal fotogalvaaniliste paigaldusrakenduste jaoks vajaliku mehaanilise tugevuse. See muudab selle sobivaks suuremahuliste päikeseenergiaprojektide jaoks, kus komponentide kaal ja paigaldamise tõhusus on olulised.

Raudtee ühilduvus

Päikesepaneelile paigaldatavad L-jalad ühilduvad tavaliselt kasutatavate PV siiniprofiilidega, sealhulgas:

· 41 × 41 mm alumiiniumsiinid

· 41 × 62 mm alumiiniumsiinid

· Kohandatud raudteesüsteemid

Jõudlusnäitajad

Struktuurse koormuse tugi

Päikesepaneeli L-jala koormustaluvus sõltub materjali kvaliteedist, paksusest, mõõtmetest, kinnitusviisist ja süsteemi konstruktsioonist.

Tüüpilised L-jalgadega PV-kinnitussüsteemid on mõeldud kasutamiseks tuulekiirusega kuni 60 m/s ja lumekoormusega umbes 1,4–1,5 kN/m². Tegelik jõudlus sõltub projektipõhistest konstruktsiooniarvutustest ja keskkonnatingimustest.

Korrosioonikindlus

Anodeeritud alumiiniumist ja roostevabast terasest kinnitusdetailide kombinatsioon tagab korrosioonikindluse pikaajaliste välistingimustes kasutatavate fotogalvaaniliste rakenduste jaoks. Õige materjali valik aitab vähendada korrosiooniriske, mis on põhjustatud keskkonnaga kokkupuutest ja metallide ühilduvusprobleemidest.

Tootmisprotsess

Päikesepaneelile paigaldatavaid L-jalgu toodetakse protsesside kaudu, sealhulgas stantsimine, ekstrusioontöötlus ja CNC-töötlus.

Standardse suuremahulise tootmise jaoks tagab stantsimine ühtlased mõõtmed ja tõhusa tootmise. CNC-töötlust kasutatakse kohandatud disainilahenduste, erimõõtmete ja väikese mahuga nõuete jaoks.

Tootmiskvaliteet keskendub:

· Mõõtmete täpsus

· Pilude ja aukude täpsus

· Pinnatöötluse järjepidevus

· Struktuuri terviklikkus

Anodeerimisprotsess parandab alumiiniumkomponentide pinna jõudlust, suurendades kõvadust, korrosioonikindlust ja ilmastikukindlust.

Rakendused

Metallkatuse päikesesüsteemid

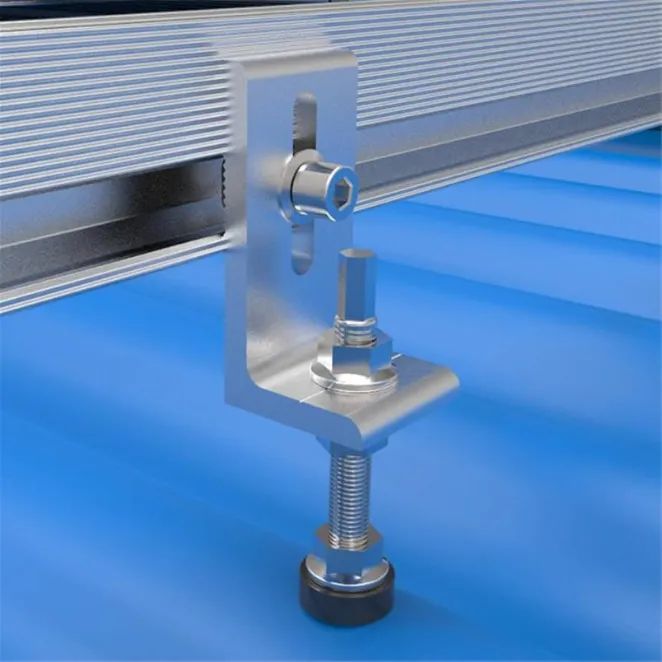

Päikesepatarei L-jalgu kasutatakse laialdaselt trapetsikujulistel ja gofreeritud metallkatustel. Nende kompaktne struktuur võimaldab PV-rööpaid ühendada otse katuse kandekonstruktsioonidega, kasutades selleks sobivaid kinnitusvahendeid.

Seisva õmblusega katusesüsteemid

Püstise õmblusega katuste puhul saab L-jalgu kombineerida katuseklambritega, et luua siiniühendus ilma otse katusepinda tungimata.

Betoonkatusesüsteemid

Betoonkatustele saab paigaldada L-jalad koos sobivate kinnitusaluste või ankrutega, et ühendada PV siinid ja toetada päikesemooduleid.

Maapinnale paigaldatavad päikesepaneelid

Päikesepaneeliga paigaldust L-Foot saab kasutada ka maapealsetes päikesesüsteemides, kus on vaja reguleeritavaid siiniühendusi ja kompaktseid paigalduskomponente.

Kuidas valida päikesepatarei L-jalad

Materjali valik

Tavaliste fotogalvaaniliste rakenduste jaoks valitakse selle tugevuse ja kaalu suhte ja korrosioonikindluse tõttu tavaliselt anodeeritud töötlusega alumiiniumsulam 6005-T5.

Rannikualade, tööstuskeskkondade või suurema korrosiooniga piirkondade jaoks võib valida roostevaba terase või muud korrosioonikindlad materjalid.

Paksuse valik

Lõplik paksus tuleks valida vastavalt süsteemi koormusnõuetele, katusetingimustele ja paigalduskonstruktsioonile.

Mõõtmete valik

L-jala mõõtmed peaksid vastama päikesepaneelide süsteemile ja paigaldusstruktuurile. Oluliste parameetrite hulka kuuluvad aluse suurus, vertikaalne kõrgus, pilu asend ja kinnitusava kujundus.

Kohandatud mõõtmeid saab välja töötada vastavalt erinevatele päikesepaneelide paigalduskonstruktsioonidele.

Valiku kiirjuhend

KKK

Q1. Mis on päikesepatarei L-jalg?

Päikesepatarei L-jalg on L-kujuline alumiiniumklamber, mida kasutatakse PV siinide ühendamiseks katusekonstruktsioonide või paigaldusvundamentidega. See toimib peamise ühenduskomponendina päikeseenergia paigaldussüsteemides.

Q2. Millist materjali kasutatakse PV L jalgade jaoks?

Enamik PV L jalgu on valmistatud 6005-T5 alumiiniumsulamist selle mehaanilise tugevuse, kergete omaduste ja korrosioonikindluse tõttu.

Q3. Kus kasutatakse L jalgu?

Päikesepatarei L-kujulist jalga kasutatakse tavaliselt metallkatusesüsteemides, betoonkatuse päikesepatareides, maapealsetes fotogalvaanilistes konstruktsioonides ja kaubanduslikes fotogalvaanilistes projektides.

Q4. Kas päikesepatarei L-jalgu saab kohandada?

Jah. Mõõtmeid, paksust, pilu kujundust, pinnatöötlust ja ühendusmeetodeid saab kohandada vastavalt erinevatele päikesepaneelide paigalduskonstruktsioonidele.

K5. Milline on alumiiniumist L-jalgade eeldatav kasutusiga?

Kui anodeeritud alumiiniumist L-jalad on õigesti valitud sobivate materjalide, pinnatöötluse ja ühilduvate paigalduskomponentidega, vastavad need fotogalvaaniliste süsteemide pikaajalistele töönõuetele.

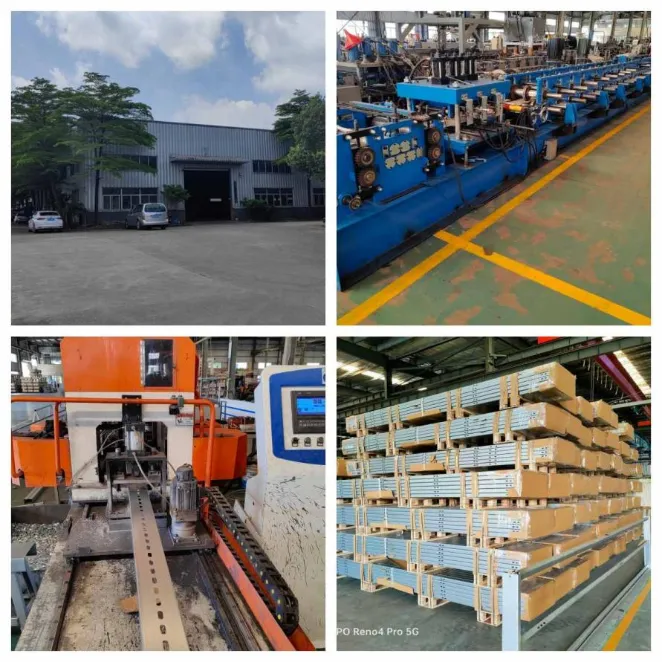

Tehas ja kvaliteedikontroll

Xiamen Honor Energy toodab päikeseenergia paigaldamise tarvikuid kontrollitud tootmisprotsesside kaudu, sealhulgas tooraine kontrollimine, vormimine või töötlemine, pinnatöötlus ja lõplik kvaliteedikontroll.

Kvaliteedikontroll keskendub materjali konsistentsile, mõõtmete täpsusele, pinnatöötluse kvaliteedile ja toote toimivusele.

Pakkimisvõimalused hõlmavad puit- ja terasaluste eksporti, et kaitsta komponente transportimise ajal.

Sertifikaadid

Xiamen Honor Energy järgib päikeseenergia paigalduskomponentide tootmise kvaliteedijuhtimisstandardeid, sealhulgas:

· Kvaliteedijuhtimissüsteem ISO 9001

· CE-ga seotud vastavusnõuded

· JIS-i standardviited
