Päikeseenergia ühendusplaat

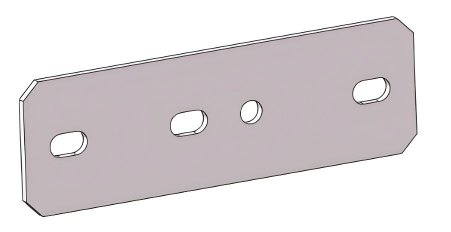

Osa, mida nimetatakse päikeseenergia ühendusplaadiks, on põhimõtteliselt tugev, lame metallitükk, mis on kujundatud paksu ristküliku kujul. See on valmistatud tugevast kõrgtugevast terasest, mis on kaetud rooste vältimiseks. Sellesse on puuritud väga spetsiifilise, planeeritud mustriga palju poldiauke. Selle põhiülesanne on olla ülitugev lüli. See toimib vastupidava pistikuna, mis poltidega kokku keeratakse ja lukustab tugistruktuuri kaks põhiosa: horisontaalsed talad, mis hoiavad päikesepaneele üleval, ja vertikaalsed postid, mis on maasse ankurdatud. Ühendades need osad tihedalt kokku, tagab see, et kogu paneelidest ja tuulest tulenev kaal ja jõud kanduvad ohutult läbi kogu konstruktsiooni ja maasse.

Ühendusmeetod

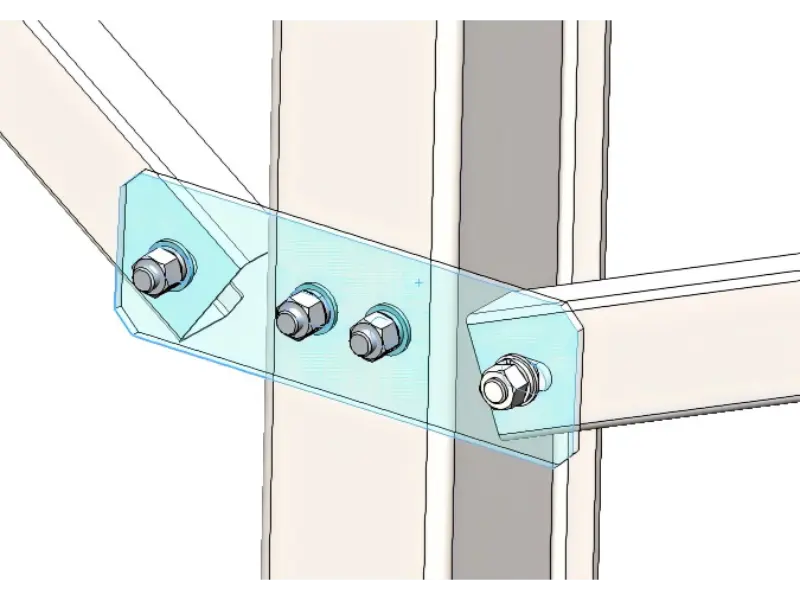

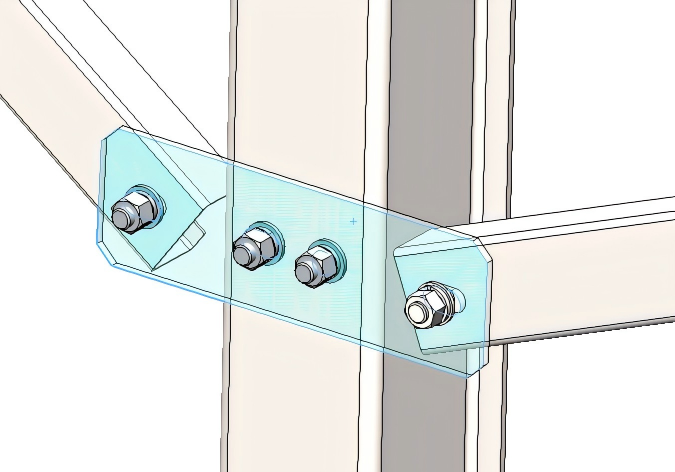

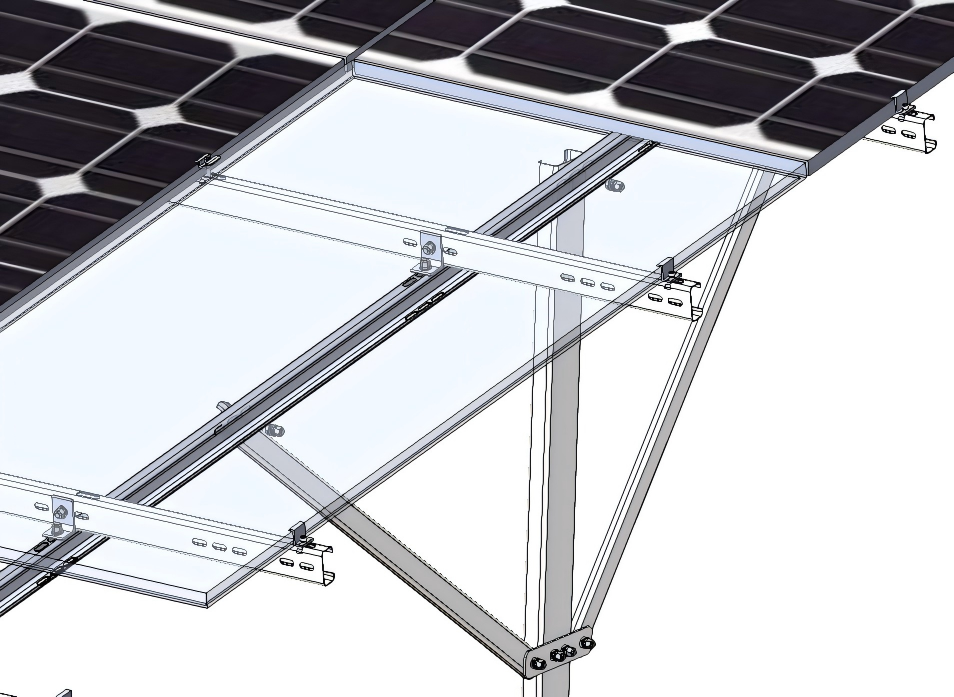

Päikesepaneeli ühendamine on tavaliselt olemas ühe sambaga maapealsete tugisüsteemide või maapealsete tugisüsteemide puhul, mis nõuavad täiendavat diagonaalset kinnitust. Seda seetõttu, et see kannab tõhusalt kõik jõud põhisambale, tugevdades seeläbi peamise pikisuunalise tala pikkust ja kinnitades selle paigale. Sellel peab olema vähemalt neli auku: välimised augud diagonaaltoe ühendamiseks ja kaks keskmist ava põhisamba ühendamiseks.

Päikesekinnituse ühendusplaadi mõlemal küljel olevad augud on tavaliselt paigutatud paarikaupa, kuna tavaliselt tuleb samba külge kinnitada ainult kaks kaldkaablit. Keskmised augud on üldiselt paigutatud kas horisontaalselt paarikaupa või vertikaalselt paarikaupa. Kuigi orientatsioon on erinev, jääb pingejaotus sisuliselt samaks. Tänapäeval kujundatakse augud tavaliselt vertikaalselt, et vältida pingete koondumist samale horisontaaljoonele, suurendades seeläbi stabiilsust.

Disaini omadused

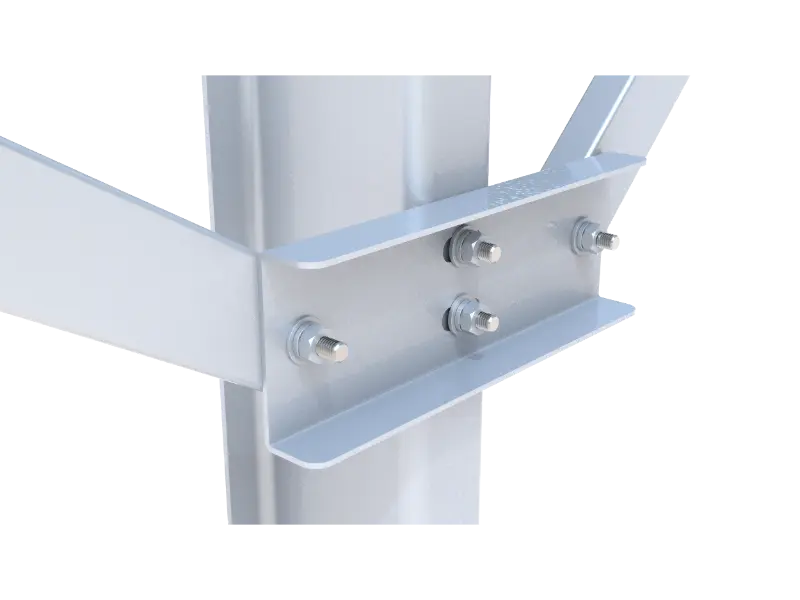

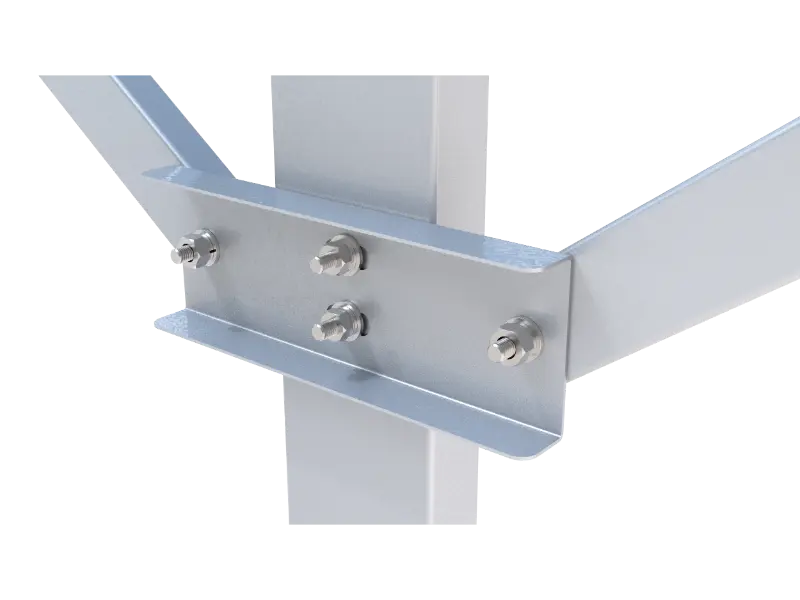

Mount päikeseenergia ühendusplaadil on ka nutikas disain: selle ülemine ja alumine serv on painutatud või volditud. Ehitajad kasutavad seda kuju sageli kohtades, kus puhub palju tugevat tuult või lund. Ühendusplaadi volditud servad toimivad täpselt nagu tugeva tarnekasti tugevdatud nurgad. See pole ainult välimuse jaoks; tegelikult lukustab see metalli palju jäigemasse vormi, mis on paindumiskindel.
