Keskklambrid ja otsaklambrid

Olgem ausad – kui inimesed räägivad PV-kinnitussüsteemidest, läheb kogu tähelepanu siinidele, postidele, vundamentidele. Kuid osad, mis tegelikult päikesepaneele paigal hoiavad, on klambrid -keskklambrid ja ots klamprid. Oleme ettevõttes Xiamen Honor Energy selles äris piisavalt kaua tegutsenud, et teada ühte asja: kui teie klambrid ebaõnnestuvad, on kogu teie hulk hädas.

Mis täpselt on kesk- ja otsaklambrid ning milleks mõlemat vaja on?

Ausalt öeldes teevad nad mõlemad sama põhitööd: hoiavad päikesepaneele siinide küljes. Kuid see, kus nad istuvad, on väga oluline. Keskmised klambrid lähevad kahe paneeli vahele.

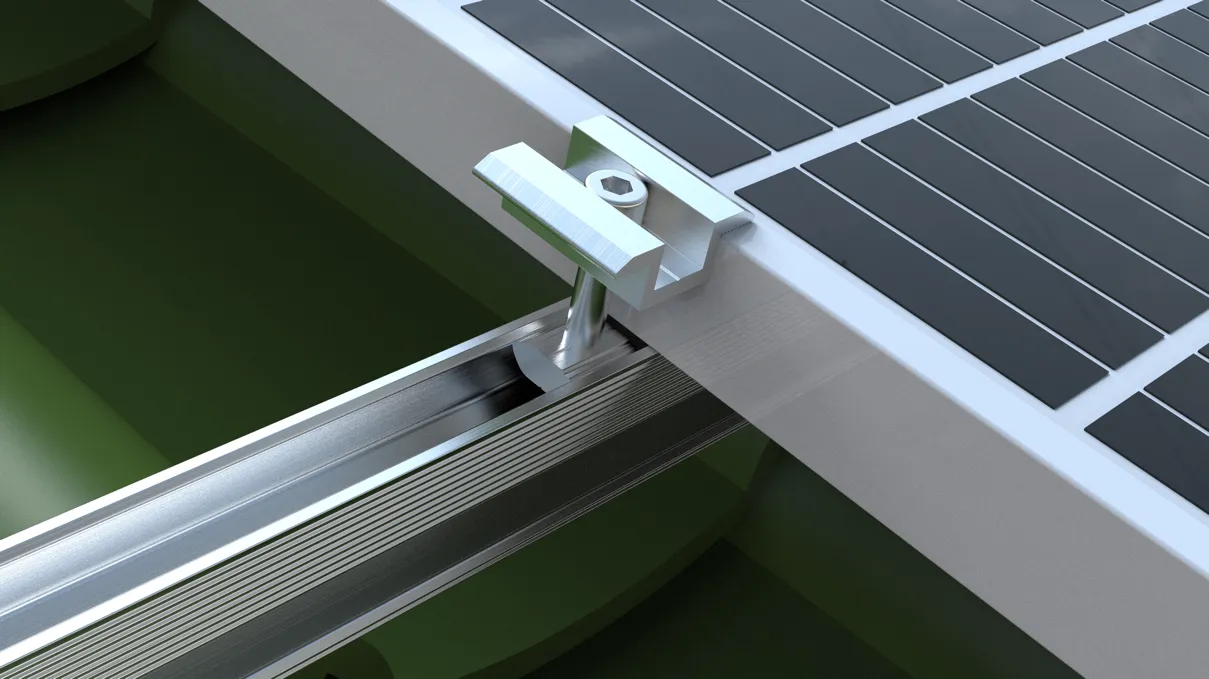

Kujutage ette – teil on üks paneel vasakul ja teine ​​paremal ning keskmine klamber asetseb otse pilus, haarates mõlema servast korraga. See hoiab vahemaa ühtlasena, peatab paneelide joondusest kõrvalekaldumise ja lukustab kõik tihedalt all oleva siini külge. Igal paneelil on vaja kahte sellist - ühte mõlemal küljel. Otsaklambrid on raamatuhoidjad. Need lähevad iga rea ​​alguses ja lõpus, haarates ainult esimese ja viimase paneeli välisserva. Nende ülesanne on hoida terve rida tuule puhudes külili libisemast. Ilma nendeta läheks see paneelirida aja jooksul aeglaselt lahti. Lihtsamalt öeldes: keskmised klambrid ühendavad ja otsaklambrid katavad. Kasutage mõlemat, vastasel juhul ei püsi teie massiiv kaua koos. Iga paneelirea välisservadesse paigaldatakse otsaklambrid (nimetatakse ka külgklambriteks või servaklambriteks). Iga otsaklamber hoiab kinni ainult ühe mooduli välisserva, toimides "korkina", mis takistab kogu rea külgsuunas nihkumist tugeva tuule või vibratsiooni korral. Otsaklambrid nõuavad hoolikamat kujundust kui keskmised klambrid, kuna need hoiavad kinni ainult ühest paneelist – koormuse all kipuvad nad pöörlema ​​või raamilt maha libisema, kui need pole korralikult projekteeritud. Lihtsamalt öeldes: keskmised klambrid käsitlevad paneelidevahelisi ühendusi ja otsaklambrid servi. Üksikute paneelide rea muutmiseks üheks tugevaks struktuuriks on vaja mõlemat.

Tehnilised andmed

Ühildub enamiku turul pakutavate paneelidega Meie keskmised ja otsaklambrid on loodud maksimaalse ühilduvuse tagamiseks. Peavoolu PV moodulite raami paksus on vahemikus 30 mm kuni 50 mm ja meie tooted katavad peaaegu kõiki neid. Standardsed keskmised klambri suurused (mooduli paksus): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Standardsed otsaklambri suurused (mooduli raami kõrgus): 35mm / 40mm / 45mm / 50mm Klambri pikkus: standardne 40mm, 50mm, eritellimusel pikkus 60mm. Paneelide vahe (keskklamber): 20mm, 26mm, 28mm jne. Pakume ka reguleeritavaid keskklambreid ja reguleeritavaid otsaklambreid, mis katavad kas 30/34/38/42mm või 35/40/45/50mm ühes mudelis. Vähem SKU-sid teie laos, vähem peavalu töökohal.

Materjalid ja viimistlus

Alumiiniumist korpus, roostevabast terasest riistvaraklambrid istuvad väljas, päikese, vihma ja temperatuurikõikumiste käes aasta-aastalt. Kui materjal pole õige, roostetavad need läbi kolme kuni viie aastaga. Meie keskmised ja otsaklambrid on valmistatud alumiiniumisulamist 6063-T5 – enim tõestatud ja laialdasemalt kasutatav alumiiniumist PV paigaldustööstuses. Sellel on kõrge tõmbetugevus, väike kaal ja suurepärane korrosioonikindlus ning selle kasutusiga välistingimustes on 20–25 aastat. Pinnatöötlus on anodeeritud – naturaalne hõbedane või läbipaistev viimistlus, oksiidkihi paksusega 8-10 mikronit. See õhuke kile parandab märkimisväärselt korrosioonikindlust. Erinõuete jaoks on saadaval ka must anodeeritud või elektroforeetiline kate. Riistvara on roostevaba teras 304 või 316 – poldid ja mutrid, mis ei roosteta, kui alumiiniumosad on veel heas korras. Libisemisvastased padjad on valmistatud EPDM-kummist (etüleenpropüleen-dieenmonomeer), mis asetatakse klambri ja mooduli raami vahele. Nendel padjadel on kaks eesmärki: need suurendavad hõõrdumist, et vältida paneeli liikumist tuulekoormuse all, ja pehmendavad kinnitusjõudu, et vältida alumiiniumraami kriimustamist või deformeerumist. EPDM kumm on UV-kindel ja vananemiskindel, toimides usaldusväärselt vahemikus -40°C kuni 80°C.

Milliseid tüüpe me pakume?

Võiks arvata, et kesk- ja otsaklambrid on üsna lihtsad – ja enamasti nii ongi. Kuid aastatega oleme õppinud, et üks suurus ei sobi kindlasti kõigile. Erinevad projektid, erinevad paneelid, erinevad saiditingimused – need kõik nõuavad midagi veidi erinevat. Nii et siin on see, mida me laos hoiame: standardsed keskklambrid – need on teie tööhobused. Need sobivad tavaliste raamitud kristallilise räni paneelidega, mida näete 90% projektidest. Ühildub mooduli paksusega 30mm kuni 50mm. Ei midagi uhket, lihtsalt kindel ja usaldusväärne. Standardsed otsaklambrid – sama idee, aga välisservade jaoks. Sama paksusvahemik, sama lihtne paigaldus. Nad teevad täpselt seda, mida nad peaksid tegema, ja teevad seda hästi.

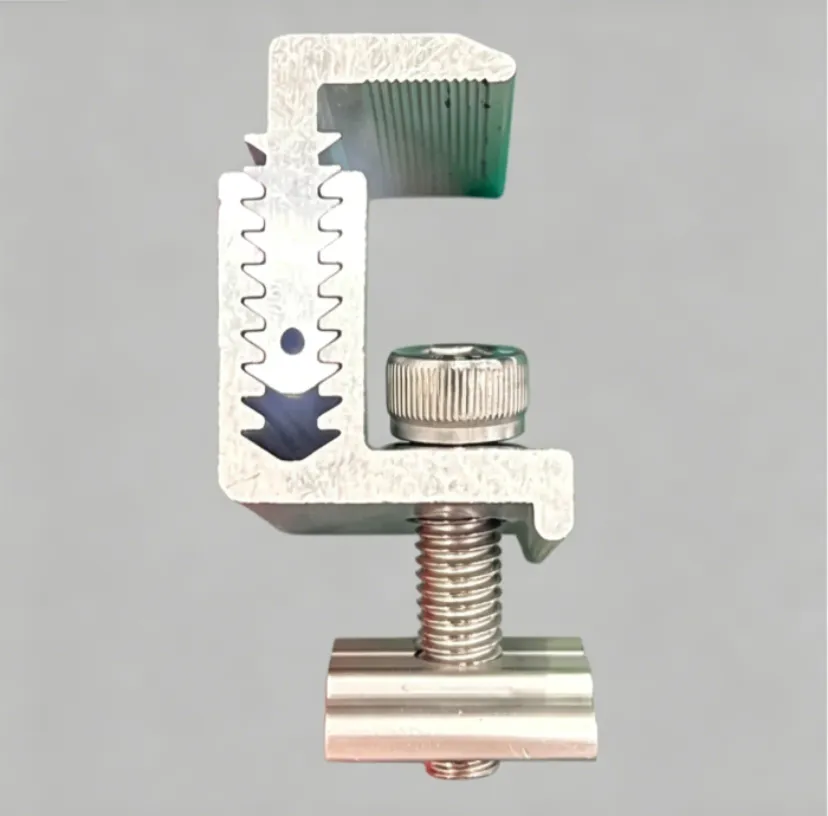

Reguleeritavad keskmised klambrid

Siin saavad asjad targaks. Üks klamber katab mitut paksust – kas 30/34/38/42 mm või 35/40/45/50 mm ühes mudelis. Enam ei pea arvama, millist paksust vajate, ei pea enam hoidma nelja erinevat osa nelja erineva töö jaoks. Haarake üks kast ja olete enamiku stsenaariumide jaoks kaetud. Reguleeritavad otsaklambrid – sama reguleeritav kontseptsioon, kuid servapositsioonide jaoks. Annab teile sama paindlikkuse oma ridade otstes. Õhukesest kilest kesk- ja otsaklambrid – need on omamoodi eripärad. Õhukesed kilemoodulid on palju õhemad kui tavalised kristallpaneelid – me räägime 5–7,7 mm. Tavalised klambrid lihtsalt ei hoia neid korralikult kinni. Seetõttu valmistame spetsiaalseid kitsama lõuaprofiiliga plaate, mis on spetsiaalselt loodud õhukeste kilepaneelide turvaliseks hoidmiseks ilma servi kahjustamata. Selline on meie koosseis. Kui vajate midagi väljaspool neid standardseid pakkumisi – mittestandardset paksust, kindlat pikkust, kindlat viimistlust –, saame teha ka kohandatud töid.

Paigaldamine

Lihtne, kiire ja puurimist pole vaja Klambri paigaldamine on lihtne – paneelidesse pole vaja puurida. Standardprotseduur: paigaldage siinid (U-kanal, C-kanal või alumiiniumsiinid) tugikonstruktsioonile, asetage PV-paneelid peale, asetage külgnevate paneelide vahele keskmised klambrid ja välisservadesse otsaklambrid, seejärel pingutage poldid. Iga moodul vajab kahte keskklambrit ja iga rida kahte otsaklambrit. Soovitatav pingutusmoment on 8-15 N·m, olenevalt mooduli paksusest ja asukoha tingimustest. Liiga lahti ja paneelid nihkuvad tuule käes; liiga pingul ja võite mooduli raami kahjustada. Üksikasjalikud pöördemomendi soovitused on lisatud igale saadetisele.

Rakendused

Alates katustest kuni maapealsete kinnitusteni, autovarjualuste ja BIPV keskklambriteni ning otsaklambriteni kasutatakse peaaegu igat tüüpi PV-paigaldiste puhul. Jaotatud katusealune PV: lainepapist teraskatused, lamebetoonkatused, plaaditud kaldkatused – kinnitab paneelid siinide külge. Maapealsed päikesepargid: kümned tuhanded paneelid on paneelide kaupa ühendatud kesk- ja otsaklambritega. Aga autovarjualused? Sama lugu – paneelid liiguvad autovarjualusele ja klambrid teevad täpselt seda, mida nad alati teevad: hoiavad kõike tihedalt all.

BIPV on veidi erinev, kuna paneelid on tegelikult osa hoonest endast. Aga arvake ära, mida? Sul on ikka vaja klambreid. Need ei ole valikulised.

Ja ausalt öeldes pole vahet, kas kasutate ühe- või topeltklaasmooduleid, lame- või kallutatud – kesk- ja otsaklambrid on liim, mis hoiab kogu massiivi laiali lagunemast. Ilma nendeta pole teil muud kui hunnik lahtisi paneele.

Miks valida meie tooteid?

Me ei pane seda üle – Xiamen Honor Energy on PV montaažiäris tegutsenud aastaid. Teame täpselt, kus päikesepatarei paigaldamisel asjad valesti lähevad. Klambrid võivad olla väikesed, kuid need ebaõnnestuvad sagedamini, kui inimesed ootavad. Lahtised kruvid, vananenud kumm, kulunud anodeeritud kate – ükski neist detailidest võib kahjustada kogu massiivi ohutust. Sellepärast ei tee me nurgataguseid materjalide osas: 6063-T5 alumiinium, 304 roostevaba teras ja EPDM-kumm – kõik on end tõestanud tööstusstandarditele vastavad lahendused. Õige anodeerimine tähendab 20 aastat probleemideta välitingimustes töötamist. Meie spetsifikatsioonid hõlmavad enamikku turul olevaid paneele – paksusega 30–50 mm, põhimõtteliselt kõik kaetud. Ja kui vajate kohandatud suurusi, saame ka seda teha. Klambrid on väikesed. Kuid ärge alahinnake neid. Kui vajate usaldusväärseid klambreid, mis teid alt ei vea, võtke ühendust.
