Päikese otsa klamber

Fikseeritud komponendid: klambri korpuse ja poltide koordineerimisega lukustuvad fotogalvaaniliste moodulite otsad kindlalt toe juhtsiinide külge, tasakaalustades moodulite omakaalu ja väliskoormusi (nagu tuul ja lumi, tuule rõhk).

Puhverduskaitse: Mõned otsaklambrid on varustatud kummi- või silikoontihenditega, mis võivad vähendada otsest hõõrdumist komponendi raami ja metallklambri korpuse vahel, vältida raami kriimustamist ning samal ajal leevendada temperatuurimuutustest tingitud soojuspaisumist ja kokkutõmbumist.

Kohandamine ja reguleerimine: Päikesepaneeli otsaklambrite erinevaid spetsifikatsioone saab kohandada erineva paksusega (tavaliselt 20-50 mm) ja erinevat tüüpi raamidega (näiteks alumiiniumisulamist, klaaskiuga tugevdatud plastikuga) fotogalvaanilistele moodulitele, mis vastavad erinevatele paigaldusnõuetele.

Rööpa otsaklambrit kasutatakse laialdaselt sellistes stsenaariumides nagu maapealsed fotogalvaanilised elektrijaamad, katusel paiknevad hajutatud fotogalvaanilised süsteemid ja fotogalvaanilised kardina seinad. See sobib eriti hästi tasapinnaliste või kaldus paigalduskonstruktsioonide jaoks, kus komponentide külg tuleb kinnitada. See on asendamatu abikinnituskomponent fotogalvaanilistes tugisüsteemides.

Otsaklamber jaguneb nelja tüüpi:

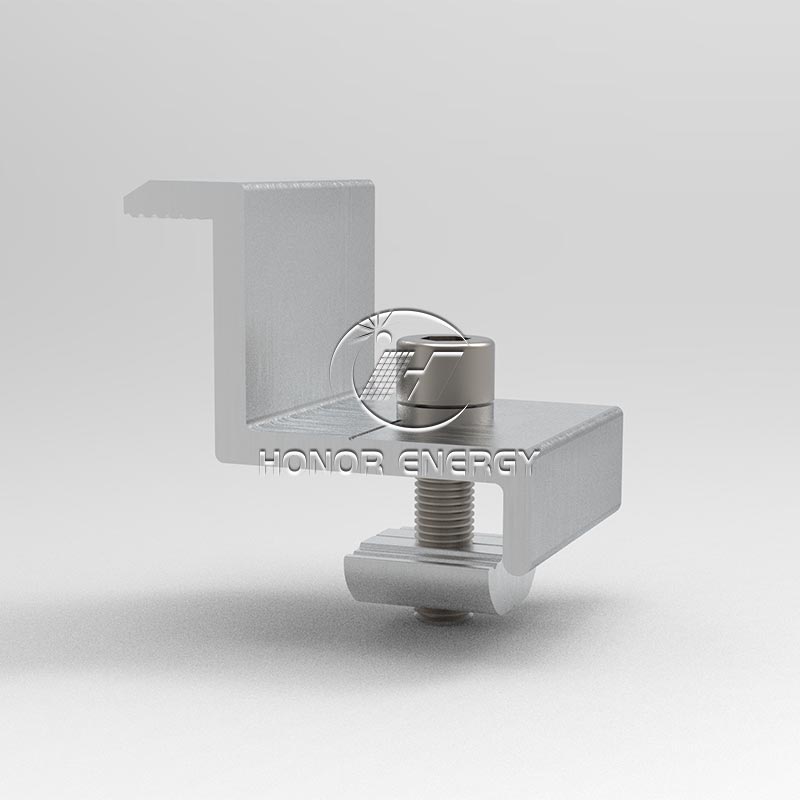

1. Tavaline otsaklamber: poldi reguleerimine on kohandatud mitme paksusega komponentidele, reageerides paindlikult spetsifikatsioonide erinevustele.

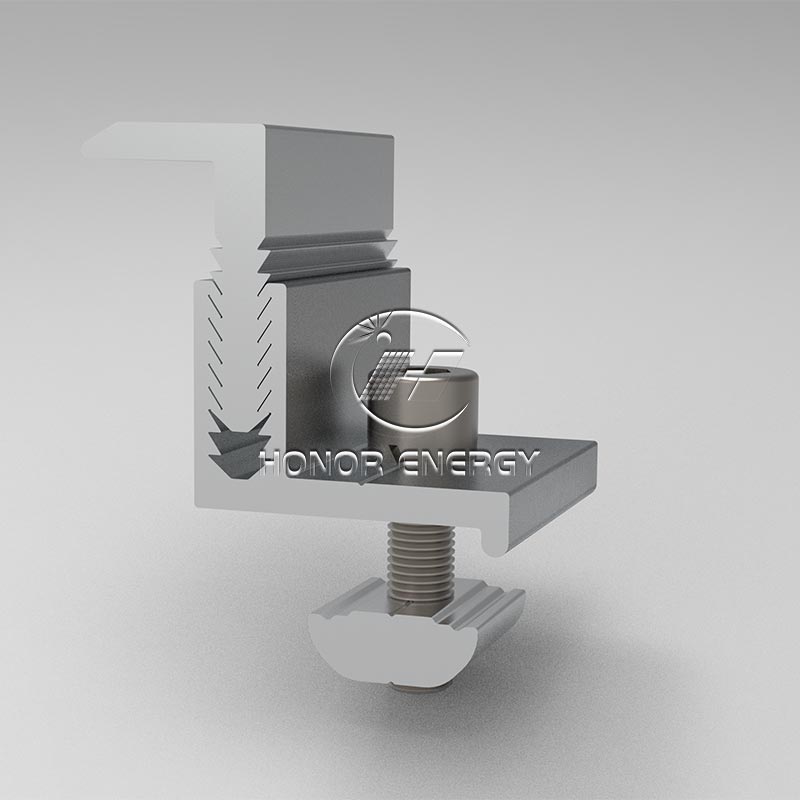

2. Reguleeritav otsaklamber: poldi reguleerimine on kohandatud mitme paksusega komponentidele, reageerides paindlikult spetsifikatsioonide erinevustele.
3. Plastikust tiiva otsa klamber: plastikäärikute ja tihenditega on see kriimustuskindel, pinget vähendav ja kaitseb raami.

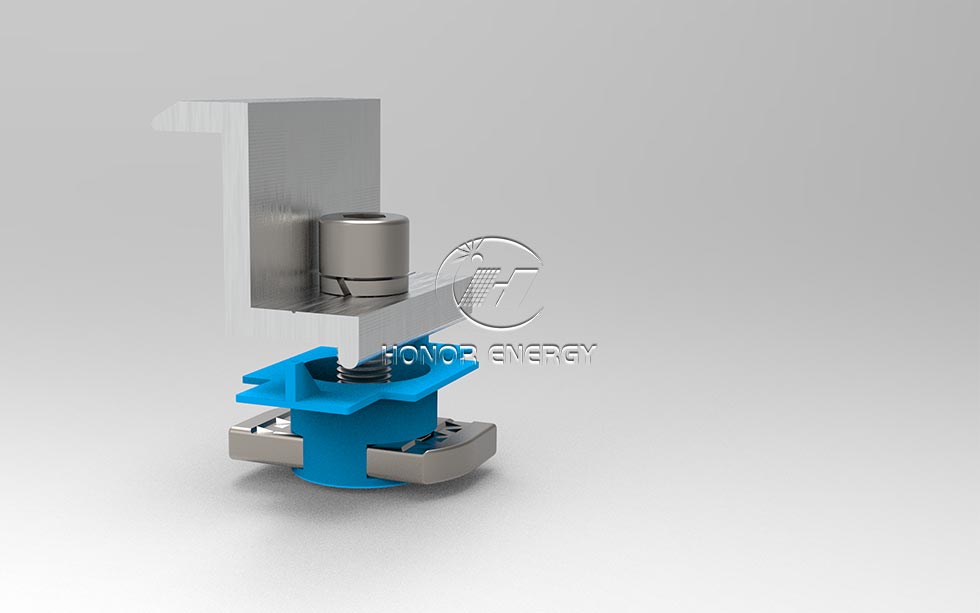

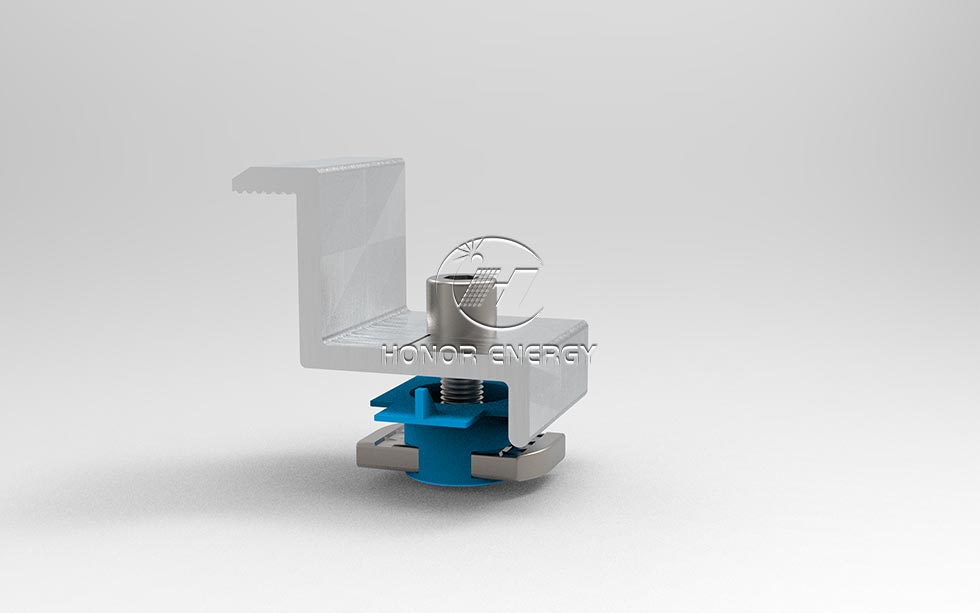

4. Kiirotsa klamber: klõpsatav/piluline disain võimaldab tööriistavaba kiiret paigaldamist ja kiirendab suuremahulist ehitamist.

eelis

1. Kaetud on kogu mudelivalik: saadaval on reguleeritavad, standardsed, plastikust tiiva- ja kiirmudelid, mis ühilduvad komponentidega vahemikus 20–55 mm, mis vastavad kõigile kriimustuskindluse ja kiire paigalduse nõuetele.
2.Üksikasjad boonuspunktid: plastikust tiivamudelil on topeltpuhvriga kaitseraam, reguleeritav mudel on täpselt peenhäälestatud, mustal mudelil on matt maastike segu ja kiirpaigaldatava kinnitusvahendi vastupidavust on testitud pärast 100 000 tsüklit.
3. Meelerahu garantii: IEC sertifikaat + 12-aastane garantii, hulgiost väikeste kadudega ja meelerahu

Paigaldusjuhised

Enne paigaldamist

Kontrollige, kas mudel vastab päikesepoolse otsa klambri paksusele (20-55 mm), ning puhastage paigalduspinnalt õliplekid ja tolm.

Paigaldusprotseduur

Positsioneerimine: tsentreerige klambri korpus komponendi külje ja juhtrööpa vahele ning joondage servad.
Eelkinnitus: Kerge jõu rakendamiseks ja komponentide tasandamiseks keerake poldid käsitsi kinni.
Pingutamine: pingutage pöördemomendivõtmega 8-12N · m, et tagada tihe sobivus ilma lõtvumiseta.

Eriväljaande märkus

Plastikust tiiva otsa klamber: plastäärik peab olema täielikult komponendi servaga ühel joonel.
Kiirotsa klamber: pärast kaardipessa surumist vajutage lukule, kuni see klõpsatusega lukustub, ja seejärel õrnalt, kuni nihkumist ei toimu.
