Z-klamber päikesepaneelide paigaldamiseks

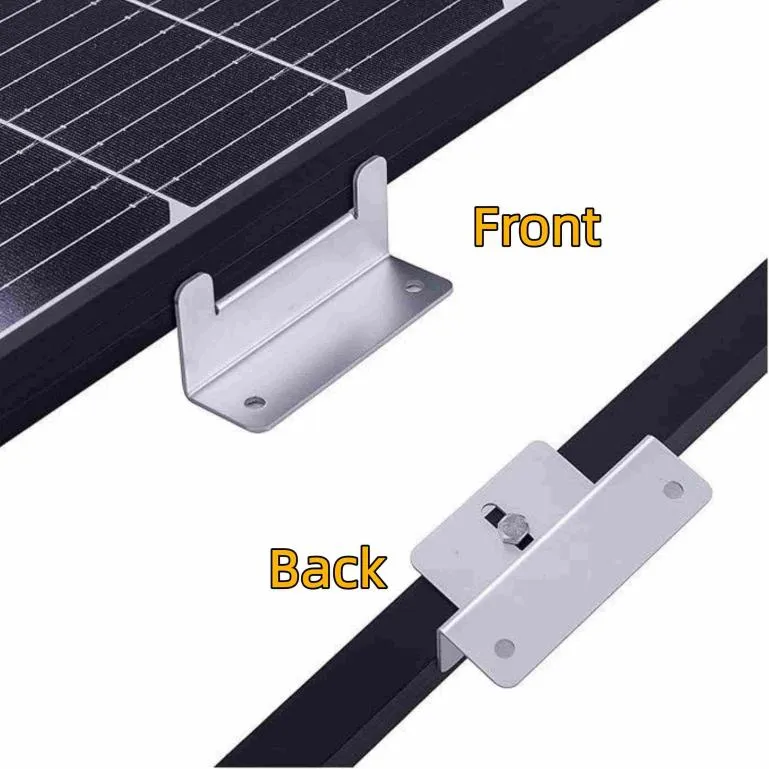

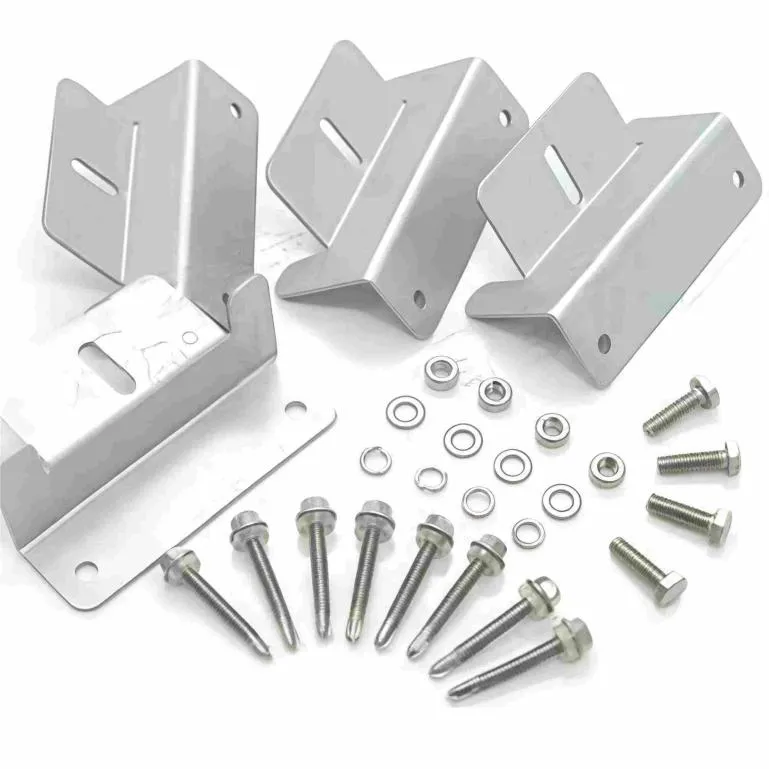

See Xiamen Honor Energy alumiiniumist päikesepaneeliklamber Z-klambriga toetab kohandamist ja hulgimüüki. Erinevalt common rail-põhisest kinnitusest kinnitatakse see fotoelektroonikaklamber otse haagissuvila või transpordikonteineri katusele. Z-kujuline konstruktsioon loob paneeli ja katusepinna vahele tühimiku kaablite vedamiseks ja soojuse hajutamiseks. Paigaldamise ajal läbivad isekeermestavad kruvid või poldid alumistest aukudest ja lukustuvad otse sõiduki või konteineri katusele – kinnitussiine pole vaja. Lamekatuste ja piiratud kandevõimega haagismajade ja konteinerite puhul vähendab see meetod osade arvu ja kogukaalu. Sobib päikesepatareide paigaldajatele ja ümberehitustöökodadele, kes soovivad osta siinivaba paigalduslahendust.

Rakendus

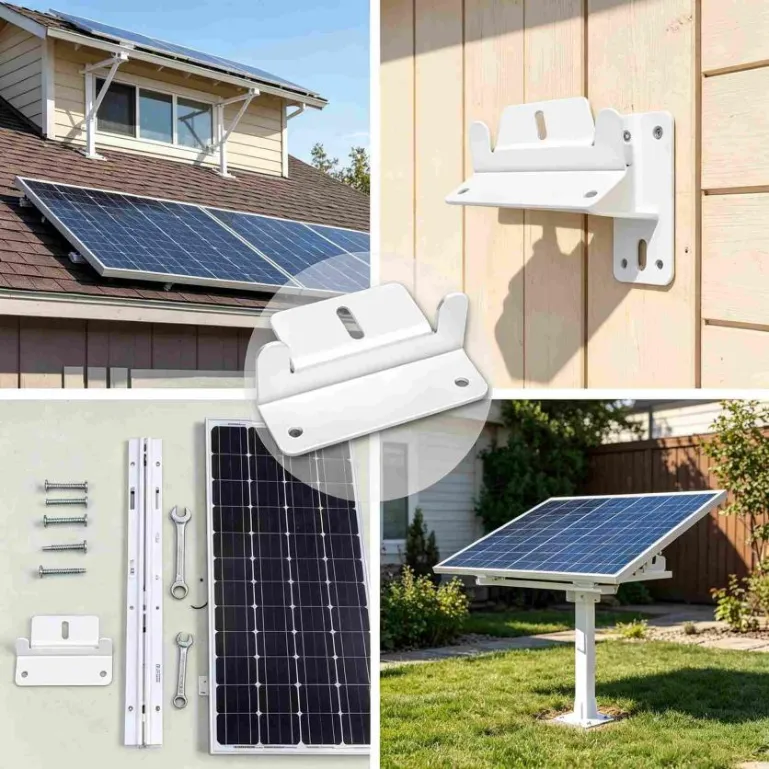

l RV-katused: kinnitatakse sisesüsteemide toiteks otse lamekatuse külge.

l Transpordikonteinerite katted: konteinermajade või mobiilsete energiasalvestite jaoks.

l Erisõidukid: haagissuvilad, insenerisõidukid jne.

l Ajutised hooned: paneelmajad, valvekabiinid ja muud lamekatusega päikeseenergia seadistused.

Tehnilised parameetrid

KKK

1. See Z-klamber kruvitakse otse haagismaja katusele. Kuidas te hüdroisolatsiooniga hakkama saate?

Klamber ise ei ole veekindel. Paigaldamise ajal kandke enne kruvide sisse keeramist kruviaukude ümber hermeetik (nt butüül või silikoon). Samuti on soovitatav kronsteini aluse ja katusepinna vahele lisada veekindel tihend või riba, et vihmavesi ei imbuks läbi aukude. Kui haagismaja katus on klaaskiust või metallist, puhastage pind enne hermeetiku pealekandmist paremaks nakkumiseks põhjalikult.

2. Kas ilma siinideta otsekinnitus konteineri katusele on piisavalt tugev?

Kandevõime sõltub kahest asjast: konteineri katuse paksusest ja materjalist ning kinnitusviisist. Tavaliste terasmahutite puhul on katusepaneeli paksus tavaliselt 1,6–2,0 mm. Isekeermestavate kruvide kasutamine koos hermeetikuga koos Z-klambri mitmepunktilise jõujaotusega on tavaliselt standardsuuruses päikesepaneelide jaoks piisav. Alumiinium- või klaaskiudkatuste puhul kontrollige esmalt paneeli paksust. Vajadusel lisage sees tugiplaat või kasutage kruvide väljatõmbumise vältimiseks needimutreid.

3. Mis saab siis, kui haagismaja või konteineri katus ei ole täiesti tasane?

Väikesed ebatasasused on tavaliselt korras. Z-klambri alusel on kontaktpind, mis võib pärast pingutamist istuda tasapinnaliselt. Kui aga katusel on märgatav kumerus või ebaühtlased laigud, on parem lisada kronsteini aluse alla seibid või valida paksem alumiiniumklamber (nt 3,0 mm), et vähendada paneeli ebaühtlast pinget pärast paigaldamist. Enne puurimist asetage kinnitus katusele, et kontrollida sobivust.
